Мини камеры

Описание:

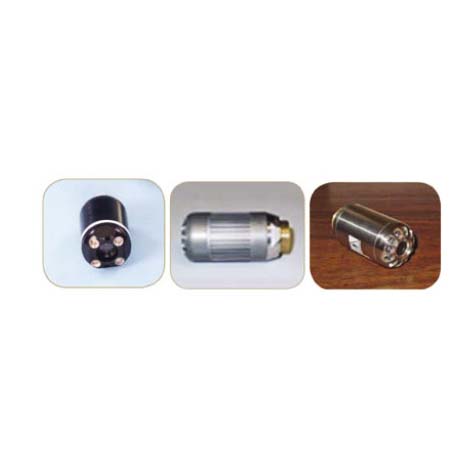

PROSCOUT II & III, SELF-UPRIGHT

Портативные мини-камеры

Камеры CUES моделей ProScout II, III, и Self-upright могут быть компонентами систем различных конфигураций (см. таблицу мини-камер). При разработке уделялось особое внимание такому параметру, как компактность, поэтому Pro-Scout можно вводить в трубы через отверстия диаметром от 50 мм. Камера и конфигурация, которую вы выбираете, зависит от диаметра трубопроводов, конструкции, условий и оборудования, которое вы применяете в вашей системе. При работе Pro-Scout можно проталкивать, тянуть или использовать для транспортировки роботами. Универсальность и надежность мини-камер прочно утвердили за ними репутацию «Промышленного стандарта» в сфере портативных систем обследования труб.

Особенности и преимущества: Камеры ProScout II и III

• К камере прилагается прожектор для освещения труб диаметром от 50 до 250 мм
• Камера, подключенная к кабелю через стандартный коннектор, может пройти короткий поворот на 90° или Т-образное сочленение в трубе диаметром 100 мм
• Четкое и детальное изображение выводится на экран с разрешением 450 строк горизонтальной развертки и 400 – вертикальной в формате NTSC, или 450х450 строк в формате PAL
• 379,392 точек в матрице 768х494 (NTSC). Чем больше элементов в матрице, тем более четким получается изображение
• 437,664 точек в матрице 752×582 (PAL); высокая светочувствительность обеспечивает четкое изображение в условиях недостаточной освещенности
• Минимальная светочувствительность – 3 люкс. Отсутствие помех гарантирует повышенную четкость изображения
• Сменные насадки для цветной и черно-белой съемки обеспечивают лучшие параметры изображения в разных условиях применения
• Диаметр PSIII – 37мм и 87 мм длина
• Устройство ProScout III оборудовано роликовыми салазками для центрирования камеры в трубах диаметром от 100 до 150 мм. Салазки крепятся непо- средственно на корпус камеры и легко снимаются или заменяются. Также устройство PSIII снабжается прожектором, состоящим из 12 светодиодов. Луч света длиной 26 метров освещает внутреннюю по- верхность труб диаметром от 50 до 250 мм
• Диаметр PSII 57мм и 97 мм длина
• Устройство ProScout II оборудовано пружинными коррозионностойкими салазками для центрирования камеры в трубах диаметром от 75 до 150 мм. Салазки крепятся непосредственно на корпус камеры и легко снимаются или заменяются. Также устройство PSII оборудовано передним прожектором с 4 лампами. Лампы накаливания способны освещать трубы диаметром от 75 до 255 мм, лампы можно заменить в полевых условиях
• Минимальный диаметр трубы: 50 мм

Таблица совместимости камер ProScout II, III, и Self-upright

Особенности и преимущества камеры Self-Upright:

Самоцентрирующаяся камера для труб малого диаметра предназначена для телеинспекции труб диаметром от 50 до 250 мм с многочисленными изгибами при сохранении своего вертикального положения.

• Камера способна пройти 90-градусный поворот малого радиуса или Т-образный отвод в трубах диаметром 100мм вместе с соедителем кабеля
• Устройство оборудовано центрирующим шаром, предназначенным для работы в трубах диаметром от100 до 150 мм, который крепится в непосредственной близости от камеры. Центратор легко монтируется, снимается и заменяется
• Устройство полностью герметизируется на фабрике, что предотвращает протечку и связанные с ней поломки
• Оборудовано осветителем с 12 светодиодами, достаточным для освещения труб диаметром от 50 до250 мм
• Диаметр 37 мм, длина 69 мм без соединителя

Дополнительное оборудование:

• Трубный адаптер (центратор) для инспекции труб диаметром более 150 мм
• Устройство локации в виде зонда-передатчика, позволяющее обнаружить точное местоположение камеры в металлических и неметаллических трубах
• Зонд может работать с любым локатором на частоте 512 Гц
• Дополнительный внешний осветитель
• Адаптер для монтажа на роботе-вездеходе
• Адаптер для монтажа на системах, базирующихся на трейлерах
• Салазки для проталкиваемых систем

Камеры ProScout III Self Upright могут работать с системами MP2020 и LAMP!
