РУБНЫЕ ПРОФАЙЛЕРЫ

Стандартная система визуальной телеинспекции труб (CCTV) к сожалению не может предоставить данных о состоянии поверхности труб, находящейся под поверхностью воды. CUES предлагает систему Sonar Profiler, которая обеспечивает получение точных данных о состоянии уровня отложений, засоров, деформации труб, износе поверхности и т.п. по всему объему трубы, в том числе и находящемуся ниже уровня воды. Система Laser Profiler разработана для того, чтобы обеспечить пользователя возможностью сравнивать состояние внутренних поверхностей труб до и/или после ремонтных работ.

LASER PROFILER SYSTEM

Система Laser Profiler разработана для того, чтобы обеспечить пользователя возможностью сравнивать состояние внутренней поверхности внутри труб до и/или после ремонтных работ. Laser Profiler – это автономный портативный инструмент с системой телеинспекции CUES CCTV и камерой CUES для сбора данных и создания отчетов, в которых содержатся данные о размерах дефектов и других образований внутри труб. В отчет входят размеры трубы, боковых ответвлений, уровень воды и другие особенности, а также автоматический анализ окружности и пропускной способности трубы, выполняемый до 30 раз в секунду. Система Laser Profiler крепится к уже используемой камере CCTV и получаемые изображения теперь будут анализироваться еще и с помощью нового программного обеспечения.

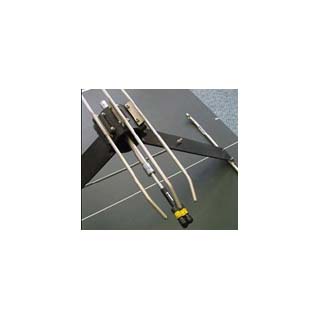

Типичная конфигурация профайлера CUES LP917, – показан на камере OZII

Концепция – просто и легко:

• На внутреннюю поверхность трубы проецируется кольцо лазерного излучения
• Лазерное изображение попадает в поле обзора камеры при движении вдоль трубы
• При помощи программного обеспечения Laser Profiler выполняется анализ и строится цифровая модель поверхности трубы
• Полученная модель используется в режиме реального времени или записывается на какой-либо носитель (ленту, CD или DVD)

Особенности и преимущества:

225мм ПВХ труба – картинки с ТВ камеры и камеры с профайлером – как видим, одна камера не дает полного представления о деформации.

• Может работать в трубах диаметром от 152 до 1830 мм
• Высокопрочный корпус из углепластика и алюминия
• Питание от внутреннего аккумулятора, никаких внешних подключений, никаких движущихся частей
• Программное обеспечение может использоваться на станции телеинспекции смонтированной на автомобиле или на удаленном компьютере
• При работе с удаленным компьютером можно анализировать любой неподвижный кадр, полученный с ленты или диска
• Система разработана для проецирования лазерного излучения в виде расширяющегося конуса, основание которого перпендикулярно оси обзора камеры CCTV и создает красную линию на внутренней поверхности трубы. Интенсивность лазера соответствует условиям освещения и чувствительности камеры, используемой для видеосъемки
• Легко крепится на используемый вездеход или на камеру CUES
• Разработан для захвата и отображения на мониторе единичного кадра для дальнейшего измерения и анализа в стандартных форматах, в том числе в JPEG, BMP или TIFF
• Текст можно поместить в любой области кадра
• Линейный график отображает амплитуду колебаний диаметра трубы от точки запуска системы до точки ее извлечения
• При использовании соответствующего ПО и измерительных инструментов можно точно вычислить степень износа труб
• Сертифицирована WRc

В базовую комплектацию системы входит следующее оборудование:

Для труб диаметром от 152 до 381 мм: камера с креплением в сборе, одна лазерная головка, ПО для построения трехмерной модели, насадки для труб диаметром 254, 355, 495 мм, инструменты для настройки компенсации искажений и калибровки прибора, адаптер переменного тока, ящик для транспортировки и хранения оборудования.Для труб диаметром от 200 до 1016 мм: лазерный зонд, тройная лазерная головка, зарядное устройство для аккумуляторов, ПО для составления трехмерной модели, инструменты для настройки компенсации искажений и калибровки прибора, адаптер переменного тока, стойка для камеры, насадки для труб диаметром от 200 до 762 мм, платформы для труб диаметром 914 и 1016 мм, адаптер для крепления на платформах, ящик для транспортировки и хранения оборудования.

Программное обеспечение:

Измерения вручную. Точные замеры можно выполнить на одном кадре, захваченном из предварительно сохраненного видеофайла или в реальном времени. Можно измерить диаметр трубы, диаметр боковых ответвлений, уровень воды, отверстия и выступающие сочленения. Захваченный кадр с внесенными данными о размерах можно сохранить как файл JPEG или BMP. Точность таких измерений на захваченном из видеоряда кадре – до 1 мм.

Автоматический анализ. ПО использует «машинное зрение». «Машинное зрение» используется для поиска изображения лазерного луча (красная линия). Анализируется каждый кадр видеоряда и на основе анализа строится цифровая модель трубы. После обработки этой модели на дисплее появляется следующая информация:

• Овальность. Эта функция вычисляет величину «q» (согласно общепринятому стандарту ASTM F 1216)
• Пропускная способность – этот показатель (область сечения Х) подсчитывает площадь поперечного сечения трубы и сравнивает ее с эталонной
• Взаимодействие с программным обеспечением CUES
• Дельта. Подсчет дельты находит минимальный и максимальный радиус трубы на каждом участке

Лазерный профайлер CUES с видеокамерой (видно кольцо лазера и дефекты геометрии.)
Диаграмма измерения трубы, где показана идеальная и актуальная форма сечения, Программное обеспечение CUES Inc.

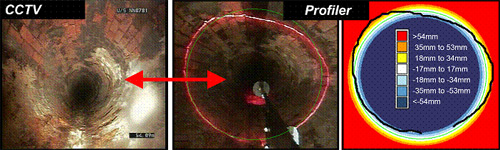

Вид с камеры	Вид с камеры с профайлером	Окно анализа отклонений

Построение трехмерной модели

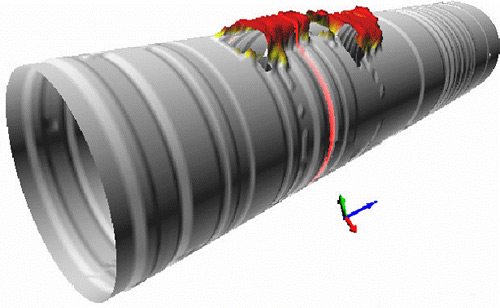

Трехмерная модель трубы с дефектами

Трехмерное моделирование. Программное обеспечение Laser Profiler может создать полностью интерактивную трехмерную модель трубы на основе данных анализа. Это позволяет повторно просматривать поверхность трубы, самостоятельно «проходить» по ней, что является новым словом в процессе телеинспекции.
