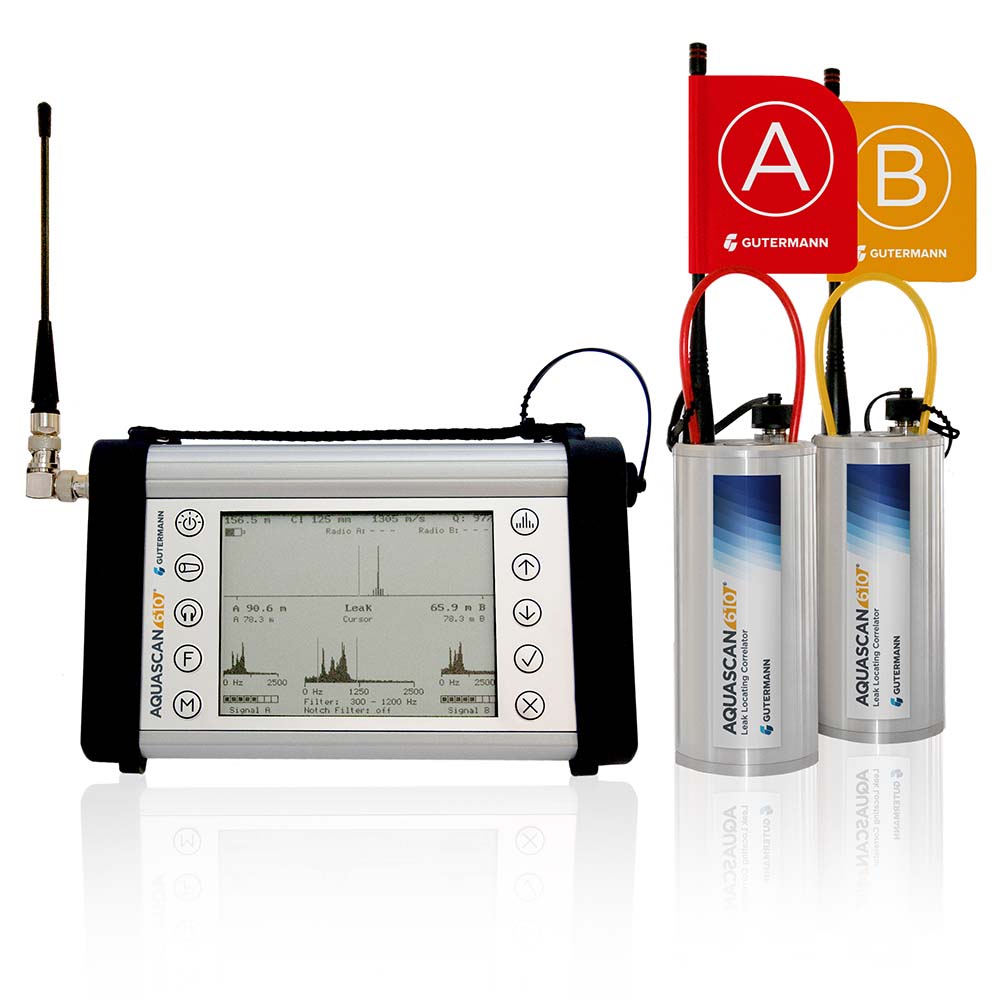

Корреляционный течеискатель Aquascan 610

Технические характеристики:

Описание:

Особенности и преимущества корреляционного течеискателя:

• Компактный беспроводной коррелятор
• Удобные датчики со встроенным радиопередатчиком позволяют работать в сложных условиях при поиске утечек воды
• Встроенное устройство передачи данных Bluetooth
• Высокая чувствительность на любом материале трубопроводов
• Проверка скорости звука «на месте»
• Полностью автоматизированная работа с машинными подсказками
• Подробный спектральный анализ (ASA) для оптимизации настроек фильтра
• Высокое разрешение измерений: 16 000 точек
• Разработан для определения протечек в трубах из сложных материалов, включая непластифицированный ПВХ и полиэтилен средней плотности.

Компактный беспроводной коррелятор

Коррелятор AQUASCAN 610 – это современная разработка из популярной линейки течеискателеей воды AQUASCAN производства компании Gutermann. Это компактное устройство весит всего 1,2 кг и легко помещается в карман оператора системы диагностики трубопроводов. Один универсальный разъем используется для зарядки аккумуляторов, для использования гидрофона, для подключения датчика через одножильный кабель или для использования акустической системы AQUASCOPE.

Датчики позволяют работать в сложных условиях

Очень компактные датчики вибраций со встроенным передатчиком (никаких проводов!) позволяют работать с закрытыми вентилями и клапанными крышками.

Встроенный передатчик Bluetooth

AQUASCAN 610 снабжен передатчиком Bluetooth для подключения к ноутбуку или использования акустической Bluetooth-гарнитуры!

Полностью автоматическая работа с машинными подсказками

Режим профессионального ввода данных или ввода данных с использованием машинных подсказок выбирается в зависимости от пользовательского опыта в работе с корреляторами. Выбор возможен при запуске или в любой момент работы.

ASA – инновация в спектральном анализе шума протечки

В корреляторе AQUASCAN 610 используются полностью автоматические или заданные пользователем значения параметров работы. Во время работы отображаются значения корреляции, БПФ и анализ сигнала, а также постоянно контролируется качество анализа в реальном времени. В дополнение к этому, большое внимание при разработке уделялось крайне чувствительному анализу шумов при протечке, в том числе была реализована возможность настройки фильтра в случаях особых требований к показаниям. При нажатии кнопки Filter на дисплее отображается полный анализ частот, в том числе указываются оптимальные настройки фильтрации и качества измерения.

Высокая производительность и определение протечек в трубах из сложных материалов, включая непластифицированный ПВХ и полиэтилен средней плотности

Высокое разрешение при измерениях (16 000 точек) позволяет с высокой точностью указать место протечки (отклонение менее 1 см на 100 м или 1 дюйма на 1000 футов). AQUASCAN 610 отлично работает со всеми типами материалов и обнаруживает сложные протечки даже на трубах из непластифицированного ПВХ и полиэтилена средней плотности.

Большой ЖК дисплей с высоким разрешением

AQUASCAN 610 оснащен большим ЖК дисплеем (120 x 90 мм) высокого разрешения с автоматически возрастающей яркостью при солнечном свете. Также прибор оборудован системой быстрой подсветки для работы в темноте и в условиях ограниченной видимости.

Снимок дисплея Aquascan 610

Большой объем памяти и дополнительная карта MMC (MultiMediaCard)

Память устройства позволяет сохранять до 60 измерений, в том числе данные БПФ для последующего анализа с возможностью изменения параметров. Данные можно передать на компьютер под управлением ОС Windows (необходимое для этого ПО входит в комплект) для просмотра, хранения, дополнения и печати отчетов. Также программное обеспечение имеет функцию пересылки данных по электронной почте.

Дополнительная карта MMC расширяет объем памяти, позволяя хранить и воспроизводить звуковые сигналы (прослушивание шумов протечек).

AQUASCAN 610 можно преобразовать в устройство для прослушивания

Эта опция предоставляет пользователю уникальную возможность использования коррелятора в качестве прослушивающего устройства вместе с ручным зондом Gutermann AQUASCOPE для точечного прослушивания труб и сочленений. Все применяющиеся функции отображаются на дисплее устройства AQUASCAN 610, в том числе: сила сигнала, минимальный уровень шума, частотный анализ, используемая фильтрация и состояние памяти.

Одноканальные и двухканальные варианты

Коррелятор AQUASCAN 610 выпускается в двух вариантах: одноканальный и двухканальный. Одноканальная версия предназначена для тех, кто не располагает большим бюджетом, но при этом не хочет проигрывать в производительности.

Комплект поставки:

• 1 Беспроводной анализатор с антенной и ремнем для переноски
• 2 Беспроводных датчика с антеннами и ручками
• 1 Кабель для зарядки аккумуляторов от автомобиля, 12 В, 3 разъема для анализатора и датчиков
• 1 Зарядное устройство для зарядки аккумуляторов от сети 220 В (Адаптер переменного тока 100-240 В)
• 2 удлинителя антенн для датчиков
• 1 Bluetooth-наушники
• 1 Кейс для переноски системы
• 1 Инструкция по эксплуатации
• 2 года гарантии

Дополнительные аксессуары:

• Карта MMC для расширения памяти
• Пара гидрофонов для использования с неметаллическими трубами
• AQUASCOPE грунтовый микрофон (геофон)
• AQUASCOPE ручной акустический зонд

Комментарии пользователей
«Меня, как оператора диагностики труб и менеджера по технике безопасности, удивили применяемые в Aquascan 610 беспроводные датчики. Факт отсутствия проводов для меня означает возможность работы на оживленных магистралях, не перекрывая движение и не открывая гидранты, при этом весь наш персонал находится в безопасности. Это значительно снижает вероятность несчастных случаев с нашими сотрудниками.»

«Нам так понравился Aquascan 610, что мы приобрели еще один!»

Пол Чендлер, Менеджерпо распространению
ADS Environmental Services

«Компьютер-анализатор AQUASCAN 610 отлично проявил себя в ходе проекта «Изучение методов и акустических технологий при диагностике водопроводных труб», который проводился CNA».

Алехандро Санчес Хуэрта, Координатор технического, термального и водного хозяйства
