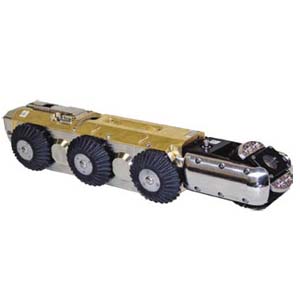

Compact Pipe Ranger

Описание:

COMPACT PIPE RANGER (CPR) и УПРАВЛЯЕМЫЙ COMPACT PIPE RANGER (CPR)

Компактный транспортер.
Полный привод, управление по многожильному кабелю.

Машина осуществляет телеинспекцию труб диаметромот 153 до 762 мм. Управление машиной осуществляется по многожильному телевизионному кабелю длиной до 330 метров. Уникальная двухступенчатая коробка передач при необходимости удваивает крутящий момент привода для лучшего перещения трубам большого диаметра. Вы оцените удобную и чувствительную систему рулевого управления при движении машины по извилистым трубопроводам и поворотах на 45° и 90°.

При установке на аппарат кправляемой камеры CUES OZIII небольшие размеры позволят установке проникнуть в самые сложные входные отверстия и пройти все стандартные повороты коллектора.

Сочетание усиленной тяги аппарата с возможностями камеры CUES OZIII (в том числе и функции вращения в радиусе 100 мм) позволяет достигнуть непревзойденного в мировой промышленности качества визуальной телеинспекции. Наибольшая эффективность достигается при использовании для управления аппаратом нового легкого и усиленного многожильного видеокабеля CUES. Этот износоустойчивый кабель превосходит продукцию европейских и других конкурентов на рынке кабельных материалов по таким параметрам, как прочность, сопротивление трению и допустимое натяжение.

Для обеспечения необходимого клиренса, сцепления и оптимального расположения камеры в комплект поставки входят четыре варианта сменных шасси. Легкость управления обеспечивается использованием одного совмещенного джойстика для перемещения и машины, и камеры. Дополнительное удобство работы обеспечивает использование гибкой системы стабилизации скорости «cruise control».

Особенности и преимущества:

• Повышенная мощность
• Крепление колес в одной точке
• Двухскоростная коробка передач для увеличения крутящего момента вдвое при передвижении в трубах большого диаметра
• Водонепроницаемое соединение с кабелембайонетном разъеме, прочное и стабильное
• Работает в трубах диаметром от 153 до 762 мм
• Высокая маневренность, радиус разворота (360°)вокруг собсaвенной оси
• Может использоваться для инспекции коллекторов совместно с коллекторными телеинспекционными вездеходами с управлением по многожильному телевизионному кабелю
• Четыре варианта шасси для различных применений
• Дополнительный комплект шасси усиленного сцепления для работы в скользких поливинилхлоридных трубах
• Работает с камерами CUES OZIII и Nite Lite III

Компактная телеинспекционная машина – это легкое, небольшое и износоустойчивое управляемое устройство для перемещения камеры CCTV внутри труб, которая используется для телеинспекции водопроводных труб, канализационных и ливневых коллекторов. Она разработана для перемещения на большие расстояния по системам трубопроводов разной степени сложности. Машина обеспечивает легкость запуска в трубы и возвращения из них.

Подъемник камеры (опция)

Для того, чтобы при телеинспекции трубопроводов диаметром от 150 до 800 мм оператору не приходилось самому находиться в коллекторе при запуске и извлечении аппарата, применяется дополнительный ручной подъемник для камеры. Высота подъема камеры варьируется от минимальной до максимальной.

КОМПАКТНЫЙ УПРАВЛЯЕМЫЙ ТЕЛЕИНСПЕКЦИОННЫЙ РОБОТ COMPACT PIPE RANGER

Полный привод, управление по многожильному кабелю.

Спецификации:

• Работает с многожильными кабельными система-ми CUES
• Работает с управляемой камерой CUES OZ III
• Разработан для применения в канализационных и ливневых коллекторах, а также в трубах с засорамии осадочными отложениями
• Режим нейтральной передачи, заднего хода, переменная скорость движения
• Износоустойчивый, прочный и герметичный корпус препятствует проникновению воды
• Свободно перемещается в трубах диаметром 152 мм, может применяться в трубах диаметром до 762 мм
• Все колесные системы привода герметичны и закрыты, при изготовлении применяется только латунь и нержавеющая сталь
• Двухскоростная коробка передач удваивает крутящий момент при передвижении в трубах большого диаметра
• Радиус разворота (на 360°) сравним с габаритами аппарата, а точное чувствительное управление позволяет легко преодолевать сложные участки труб
• Джойстик, используемый для управления перемещением аппарата, дополнительный подъемник для камеры и управление положением камеры одной рукой обеспечивают простоту в использовании
• Четыре набора колёс (диаметром 89, 111, 127 и 200 мм) для работы в трубах малого, среднего и большого диаметра. Также дополнительно поставляется комплект колёс повышенного сцепления для труб из пластика
• Система подключения кабеля, закрепленная сзади в вертикальном положении, сводит к минимуму возможность застревания кабеля при запуске и обратном ходе аппарата
• Аппарат с установленной на нем регулируемой камерой CUES OZIII способен проникнуть в самые сложные входные отверстия и пройти все стандартные повороты коллектора
• При движении по извилистым трубопроводам и поворотах на 45° и 90° вы оц
